单光子探测

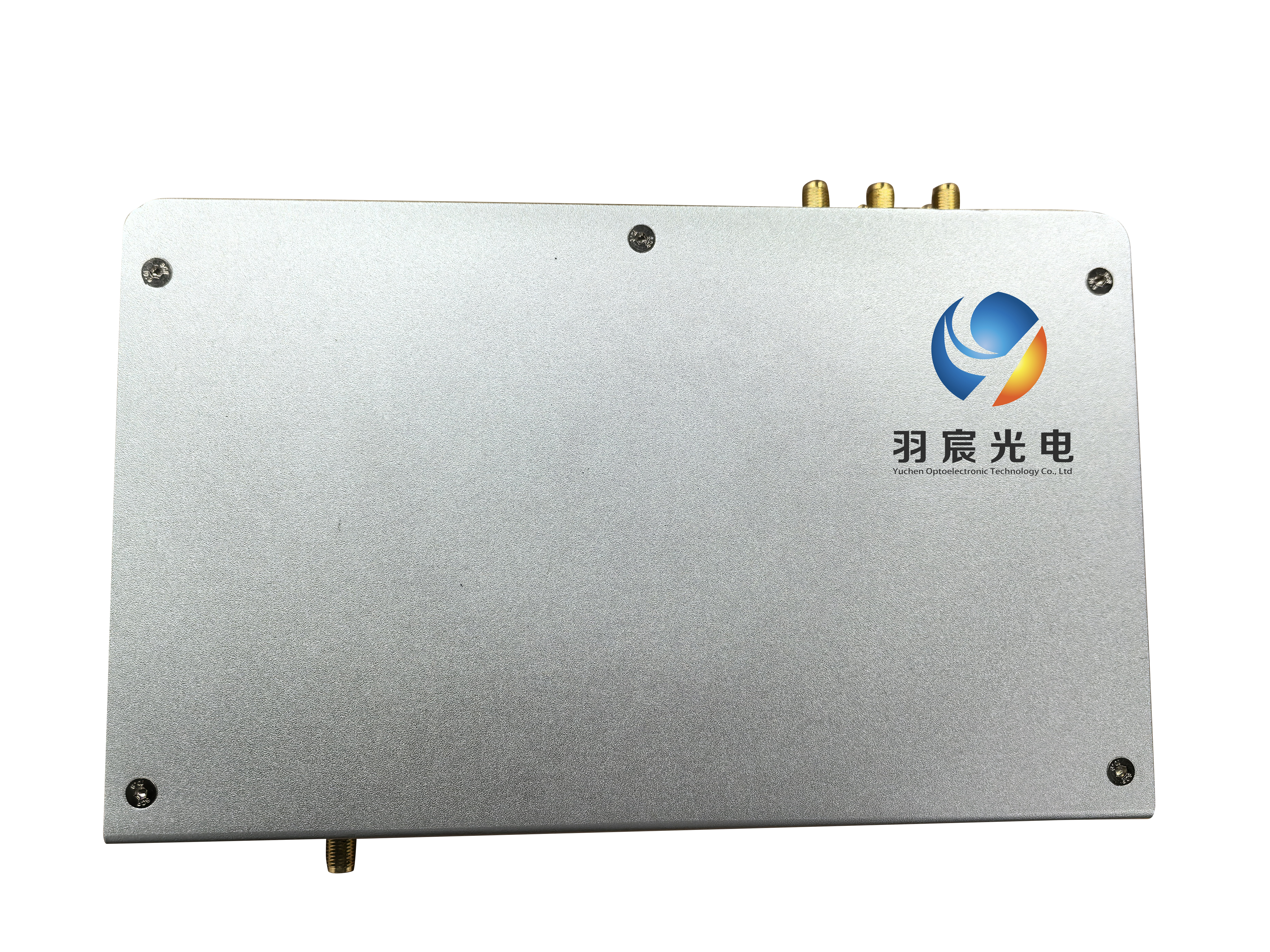

光本身是以光子的型式输出。当光信号很强的时候，无数个光子同时到达探测器，形成了电流；当光信号很微弱时，光子就是一个个的到达探测器，在信号就会形成一个个光脉冲。如果能够检测光脉冲的到来，并进行光子计数，就可以实现对微弱光信号的测量。上海羽宸光电 专注于弱信号的探测，推出实验室级的两款单光子计数器，最小分辨率高达1ps，可最高实现64通道测量。
产品特色：
l 6/10/18 独立脉冲输入通道，最小分辨率1ps
l 64bit时间戳，支持连续14小时测量而无需处理时间戳溢出(overflow)
l 实际测量时间仅受限于上位机存储容量
l USB3.0 和双万兆网口输出，最大支持持续输出速率为 400MEvent/s（万兆）
l 单通道死时间 5ns, 单通道瞬时饱和计数率200Mcps
l 无需复杂配置即可同步驱动多台计数器，轻松实现更多通道扩展
l 附带一台上位机及数据通信处理软件，配万兆网卡及 1T 高速SSD
l 支持二次开发， 提供动态链接库和示例代码
应用领域：
l荧光寿命测量及成像
l量子通信
l激光雷达
l高能核物理
产品详细参数表：
通道性能（含脉冲输入、同步及Mark通道） |
通道数 | 6/10/18（自定义同步通道） |
接口 | SMA |
输入信号电压范围 | 0 至 5V |
最大允许信号电压范围 | -200mV 至 5.5V |
测量触发方式 | 上升沿触发 |
触发电压 | 0~4.096V 可调， 步进1mV |
最小触发脉冲宽度 | 300ps |
TDC性能 |
|
时间戳数字分辨率 | 1ps 8ps版本 |
量程 | 52700s（约 14.5个小时，无溢出），无限（需要处理时间戳溢出） |
均方根抖动(rms) | <10ps |
半峰宽抖动(FWHM) | <20ps |
单个通道测量死时间 | 5ns |
单个通道瞬时饱和计数率 | 200 Mcps |
设备最大事件传输率（所有通道总和） | 400 M Event/s （万兆网口输出@32bits） 200 M Event/s （万兆网口输出@64bits） |
实时直方图 |
最大时间通道数(bin) | 无限制（自由设定） |
时间分辨率 | 1/2/4/…/ 2^32ps |
量程 | 无限制（设定的bin通道数*分辨率） |
每通道计数深度 | 32bits |
强度监测 |
|
窗口长度 | 1 us ~ 10s |
每通道计数范围 | 4 billion (32bits) |
TTTR |
T2分辨率 | 1ps |
T3分辨率 | 1/2/4/…/ 2^32ps |
T2 最大量程 | 无限制 |
T3 最大量程 | 36028s |
时钟 |
外部10MHz时钟输入 | 1.8V~3.3V,方波 |
上位机 |
配置 | Intel i5/16GB/1T NVMESSD/双口万兆网卡 |
数据接口 | 10Gb SFP+/USB3.0 |
线缆 | 1 米 DAC 堆叠线/USB3.0 |
